Werkstoff-Nr.
Kurzname
Zustand
1.2510 / 1.2842
100MnCrW4 / 90MnCrV8
weichgeglüht
Eigenschaften und Anwendung:
Hierbei handelt es sich um einen Standard-Kaltarbeitsstahl. Dieser leichtlegierte Ölhärter ist gut zu bearbeiten, verzugsarm und universell einsetzbar. Die beiden Werkstoffe 1.2842 und international gebräuchlichere 1.2510 sind hinsichtlich ihres Eigenschaftsprofiles, ihrer Bearbeitbarkeit und ihrem Maßänderungsverhalten bei der Wärmebehandlung als austauschbare Werkstoffe anzusehen.
Richtanalyse [%]
| 1.2510 | C | Si | Mn | Cr | V | W |
| 0,95 | 0,25 | 1,10 | 0,55 | 0,10 | 0,55 |
| 1.2842 | C | Si | Mn | Cr | V |
| 0,90 | 0,25 | 2,00 | 0,35 | 0,10 |
Physikalische Eigenschaften
| Temperatur [°C] | 20 | 100 | 200 | 300 | 400 | 500 |
| Wärmeleitfähigkeit [W/(m.K)] | 30,0 | |||||
| E-Modul [10³N/mm²] | 210 | |||||
| Wärmeausdehnung [10⁻⁶m/m.K] | 11,5 | 12,0 | 12,2 | 12,5 | 12,8 |
Wärmebehandlung
| Weichglühen | |||
| Temperatur [°C] | 710 | 750 | Haltezeit [h] ca. 3 |
| Härte nach Weichglühen | max. 220 HB |
Anmerkung:
Geregelte, langsame Ofenabkühlung.

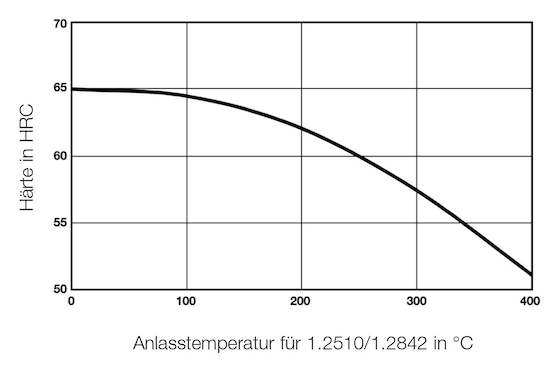

Anlassschaubild
für kontinuierliche Abkühlung
| Spannungsarmglühen | ||
| Temperatur [°C] | 650 | Haltezeit [h] ca. 2 |
Anmerkung:
Langsame Ofenabkühlung. Zum Spannungsabbau nach umfangreicher Zerspanung oder bei komplizierten Werkzeugen.
| Härten | ||
| Temperatur [°C] | 780 | 820 |
| Abschreckmedien | Öl | Warmbad (bis 20 mm Dicke) |
Anlassen:
Mindestens 2 Stunden mit anschließender Luftabkühlung (1 h/20 mm Werkstückdicke). Richtwerte für die erreichte Härte nach dem Anlassen bitten wir dem Anlassschaubild zu entnehmen.
